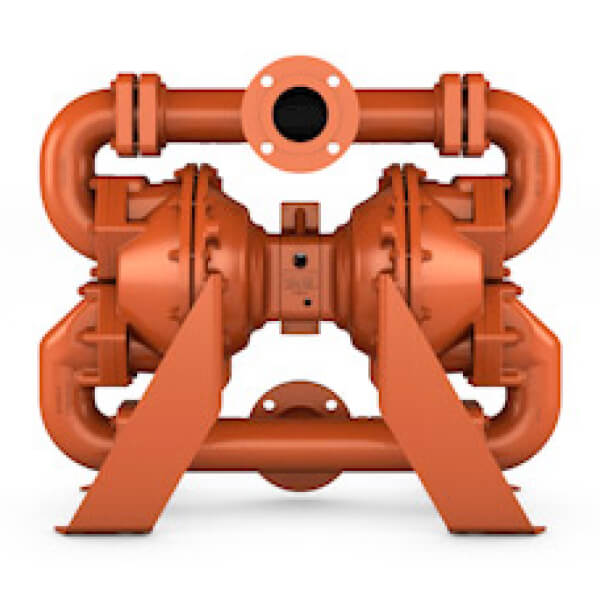

威爾頓Brahma?系列氣動隔膜泵專為處理大固體顆粒礦漿而設計，提供足夠內部間隙和流道，防止堵塞。Brahma?系列配有獨特的頂部進氣口、減震底座，并提供球閥和片閥選項，專為固體顆粒含量大的應用而設計，避免產品滯留和固體顆粒在間歇性應用中沉淀而造成損壞。

較大的內部間隙和直流設計可確保大固體顆粒通過，防止泵堵塞。采用螺栓結構，確保出色的密封性，最大固體顆粒通過直徑可達76 mm (3″)。

• 片閥設計用于大固體顆粒通過
• 頂部進氣口、底部排氣口，易于轉移沉積物和含固體顆粒的流體
• 由Pro-Flo? SHIFT ADS提供動力

EOM

規格表

尺寸圖

3D模型

宣傳冊

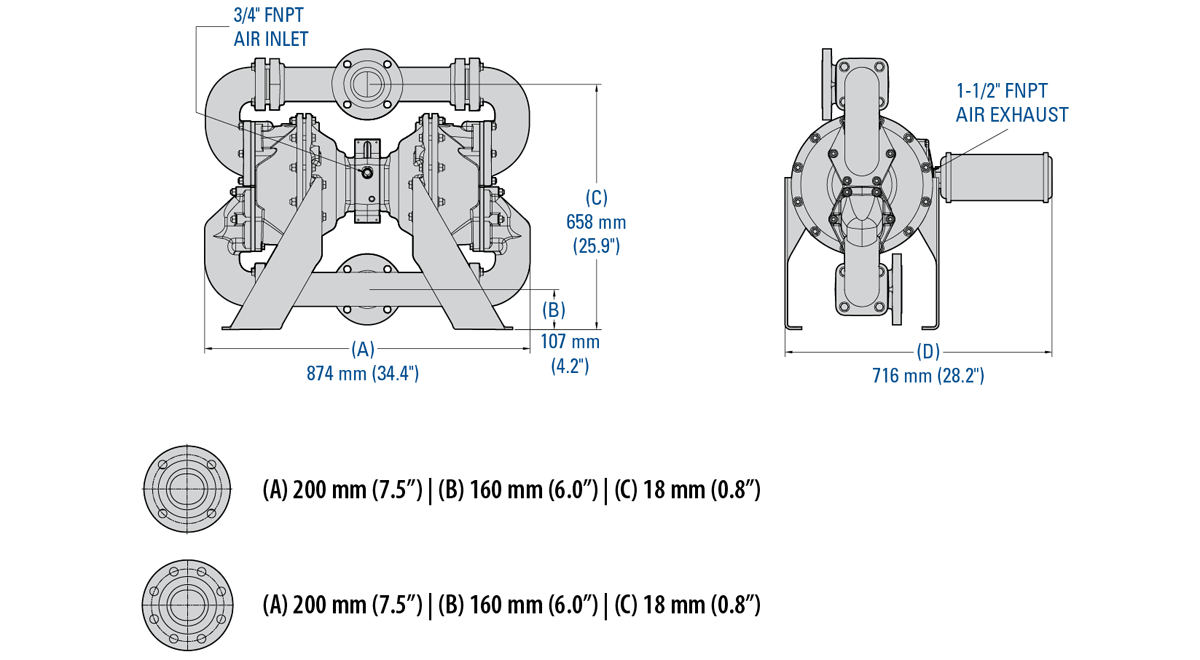

尺寸

注意： 尺寸因材料和連接類型而異。更多相關信息，請參閱PS1510金屬泵手冊。

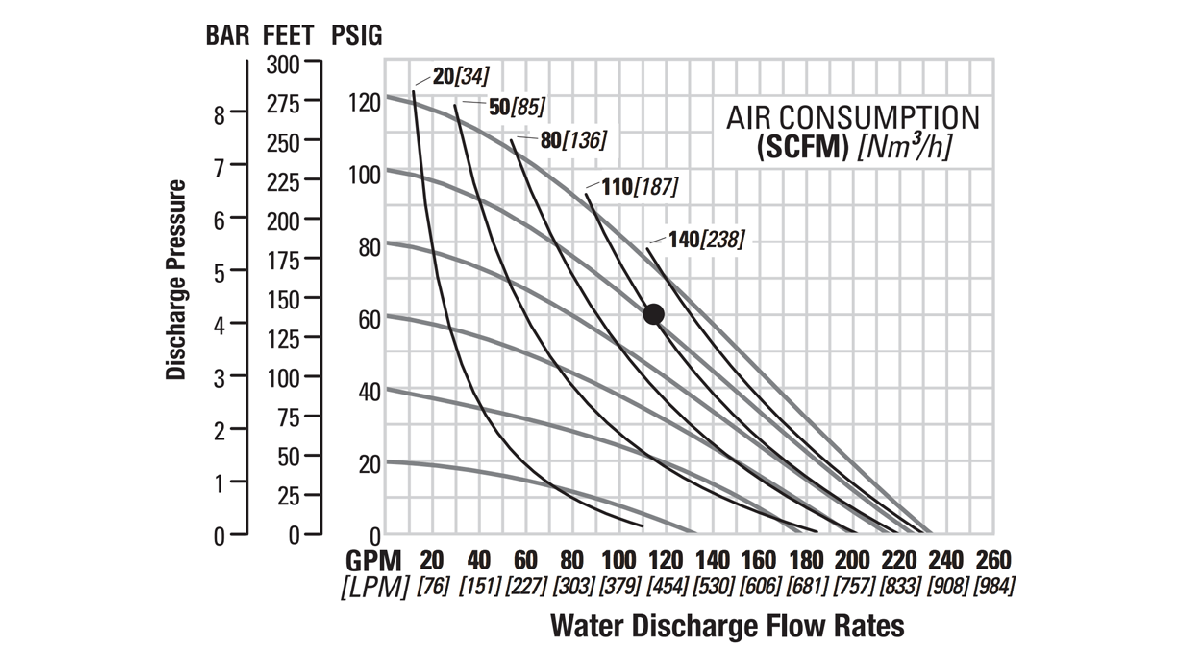

流量曲線– 橡膠隔膜

注意： 其它性能曲線可以參閱PS1510金屬泵手冊。

進氣口

• 3/4" FNPT

進料口

• 76 mm (3")

出料口

• 76 mm (3")

連接類型

• DIN/ANSI (法蘭)

最大流量

• 882 lpm (233 gpm)

最大壓力

• 8.6 bar (125 psi)

最大顆粒尺寸

• 76 mm (3")

最大吸升高度

• 7.1 m (23.3') 干吸, 9.0 m (29.5') 濕吸

每沖程排量 ^*

• 4.7 L (1.24 gal)
^* 1循環 = 2沖程

接液部件材質

非接液部件材質
