Jim Wilden設計的金屬卡箍氣動隔膜泵，其精簡、堅固的設計是一般工業應用的理想之選?？ü勘玫脑O(shè)計易于維護，安裝簡易，便于修護，只需單個工具即可拆裝。久經時間考驗的數萬臺卡箍泵，每年泵送數十億加侖的流體。

• NPT/BSP螺紋連接，可快速斷開/連接

• 久經時間驗證的穩定性能
• 卡箍連接便于更快進行維護
• 低成本
• 安裝簡便
• 易于操作和維護

EOM

尺寸圖

宣傳冊

規格表

3D模型

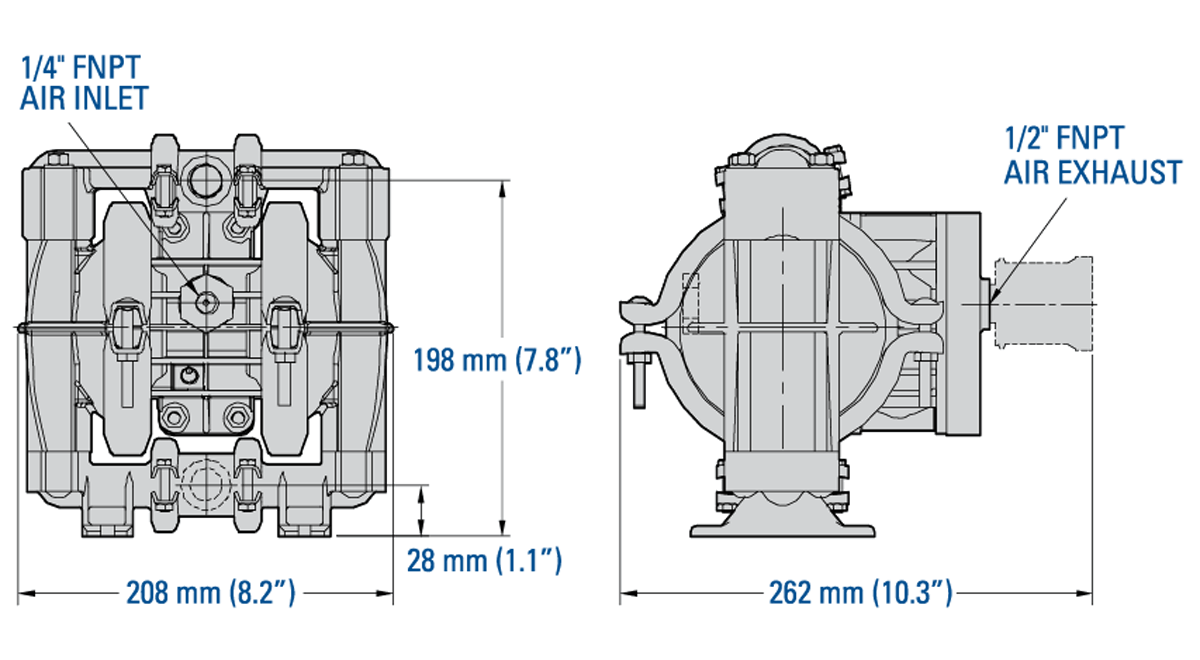

尺寸

注意： 尺寸因材料和連接類型而異。更多相關信息，請參閱P1金屬泵安裝手冊。

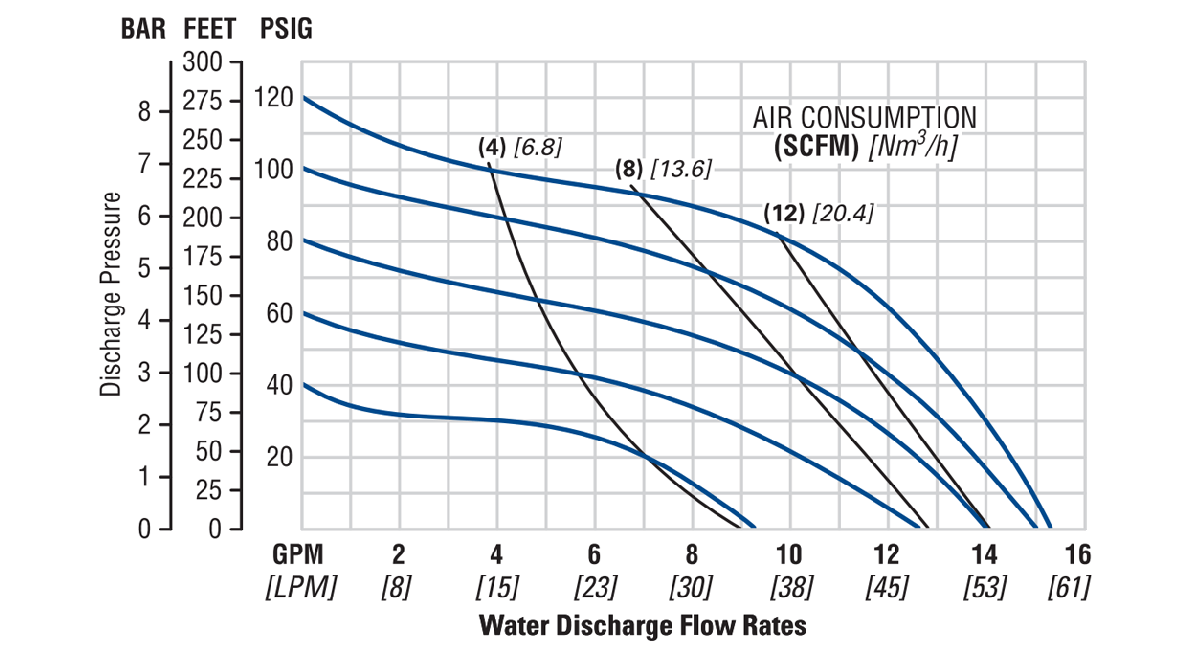

流量曲線– 熱塑性彈性體隔膜

注意： 其它性能曲線可以參閱P1金屬泵安裝手冊。

進氣口

• 1/4" FNPT

進料口

• 13 mm (1/2")

出料口

• 13 mm (1/2")

連接類型

• NPT/BSPT (螺紋)

最大流量

• 橡膠– 58.7 lpm (15.5 gpm)
• TPE – 58.3 lpm (15.4 gpm)
• PTFE – 54.4 lpm (14.4 gpm)

最大壓力

• 8.6 bar (125 psi)

最大顆粒尺寸

• 1.59 mm (1/16'')

最大吸升高度

• 橡膠–5.8 m (19.0') 干吸, 9.5 m (31.0') 濕吸
• TPE – 5.2 m (17.0') 干吸, 9.5 m (31.0') 濕吸
• PTFE – 4.9 m (16.0') 干吸, 9.5 m (31.0') 濕吸

每沖程排量^*

• 橡膠– 0.11 L (0.029 gal)
• TPE – 0.11 L (0.029 gal)
• PTFE – 0.09 L (0.025 gal)
^*1循環 = 2沖程

接液部件材質

非接液部件材質
