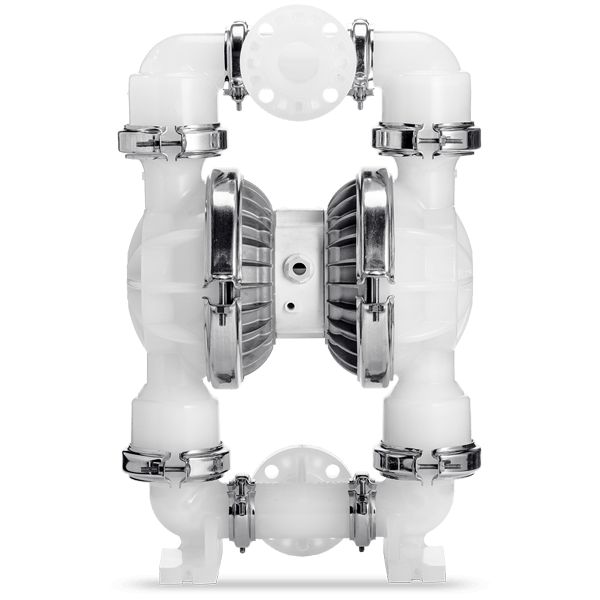

Jim Wilden在設計威爾頓塑料泵時，采用了卡箍設計。塑料卡箍泵具有與金屬卡箍泵相同的優點，設計精簡、堅固，非常適合化學品輸送。塑料卡箍泵易于維護，安裝簡單，便于修護，只需單個工具即可拆裝。久經時間考驗的數萬臺卡箍泵，每年泵送數十億加侖的流體。

• DIN/ANSI法蘭連接
• 進/出料口采用靈活性高的旋轉頭設計

• 久經時間驗證的穩定性能
• 卡箍連接便于更快進行維護
• 低成本
• 安裝簡便
• 易于操作和維護

EOM

尺寸圖

宣傳冊

規格表

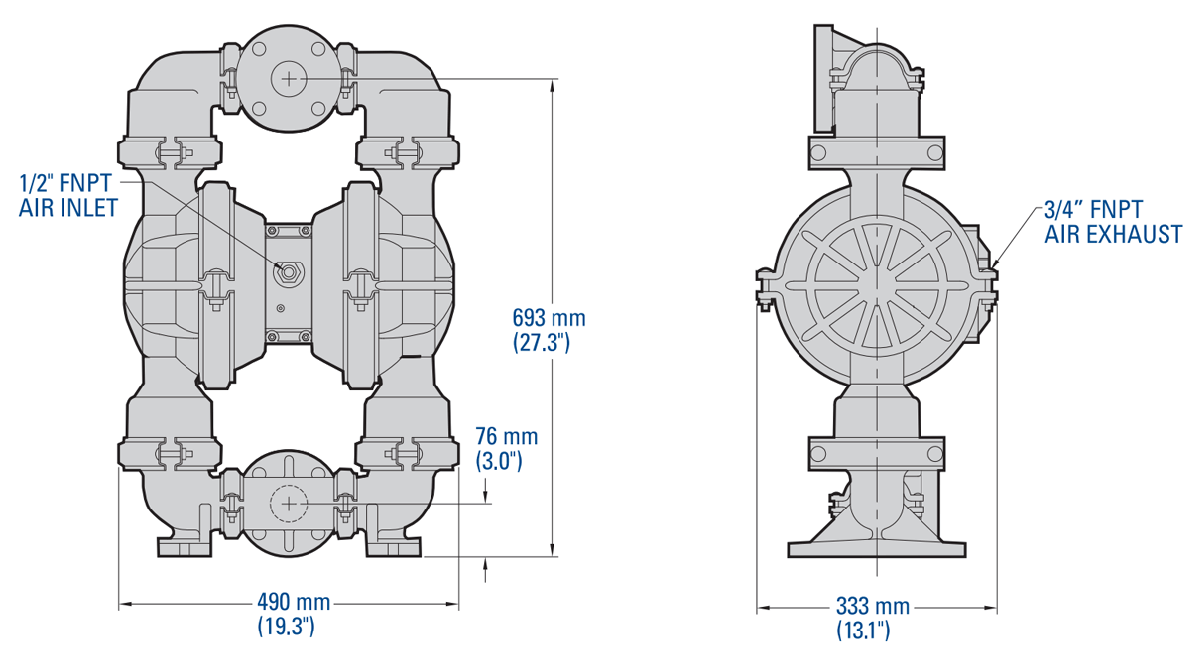

尺寸

注意： 尺寸因材料和連接類型而異。更多相關信息，請參閱P8塑料泵安裝手冊。

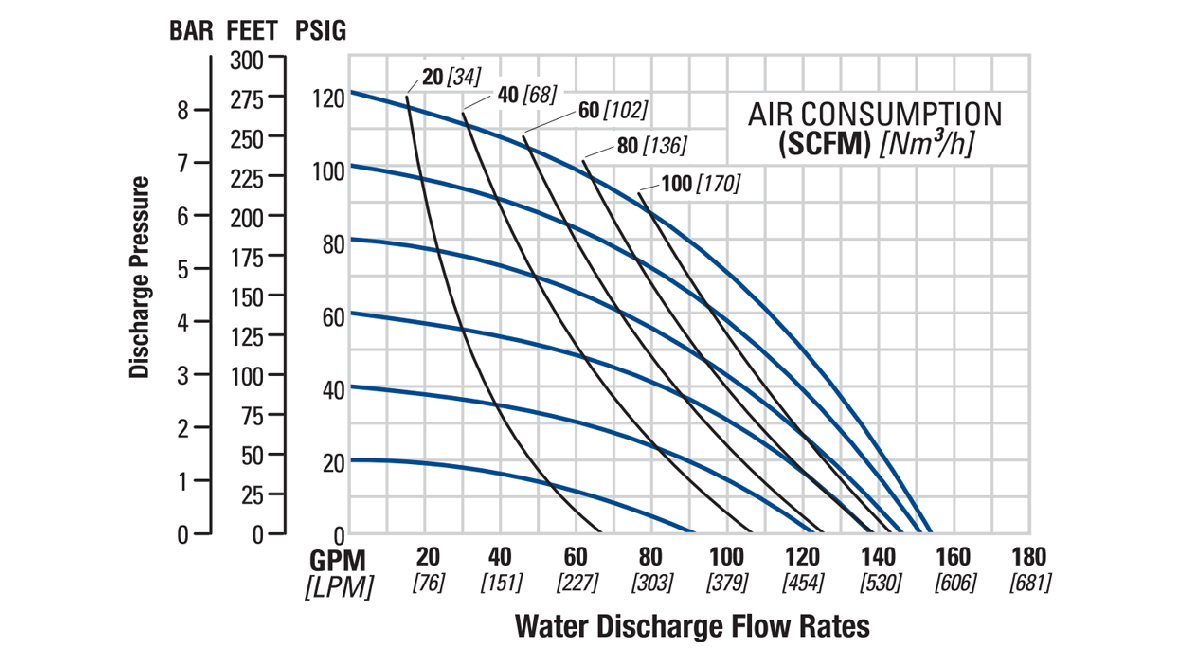

流量曲線– 熱塑性彈性體隔膜

注意： 其它性能曲線可以參閱P8塑料泵安裝手冊。

進氣口

• 1/2" FNPT

進料口

• 51 mm (2")

出料口

• 51 mm (2")

連接類型

• DIN/ANSI (法蘭)

最大流量

• 橡膠– 591 lpm (156 gpm)
• TPE – 583 lpm (154 gpm)
• 全沖程 PTFE – 562 lpm (148 gpm)
• 短沖程 PTFE – 481 lpm (127 gpm)
• Ultra-Flex? – 560 lpm (148 gpm)

最大壓力

• 8.6 bar (125 psi)

最大顆粒尺寸

• 6.35 mm (1/4'')

最大吸升高度

• 橡膠– 7.4 m (24.4') 干吸, 8.6 m (28.4') 濕吸
• TPE – 5.9 m (19.3') 干吸, 8.6 m (28.4') 濕吸
• 全沖程 PTFE – 6.4 m (21.0') 干吸, 8.6 m (28.4') 濕吸
• 短沖程 PTFE – 4.27 m (14.0') 干吸, 9.45 m (31.0') 濕吸
• Ultra-Flex? – 4.88 m (16.0') 干吸, 8.84 m (29.0') 濕吸

每沖程排量 ^*

• 橡膠– 2.8 L (0.73 gal)
• TPE – 2.8 L (0.73 gal)
• 全沖程 PTFE – 2.6 L (0.69 gal)
• 短沖程 PTFE – 0.53 L (0.47 gal)
• Ultra-Flex? – 2.12 L (0.56 gal)
^* 1循環 = 2沖程

接液部件材質

非接液部件材質
