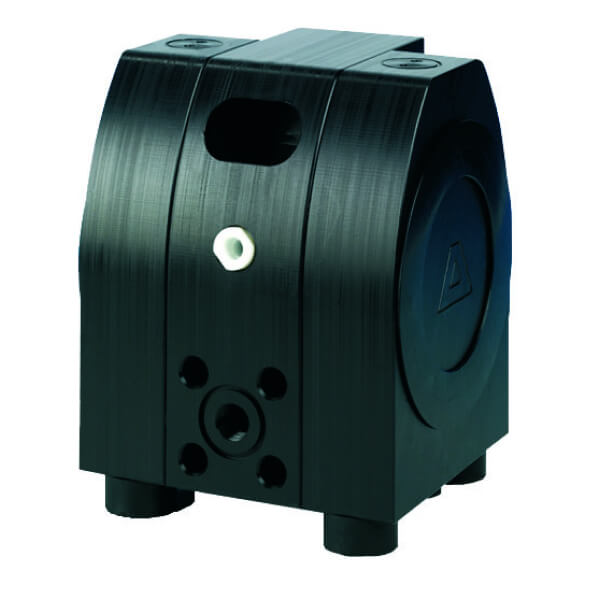

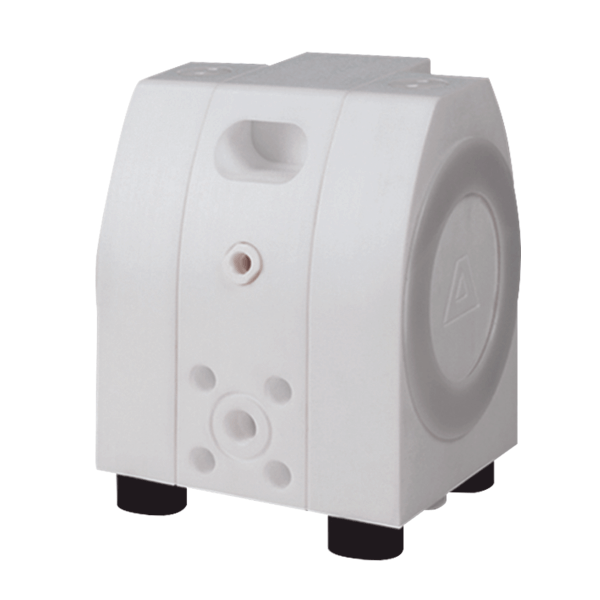

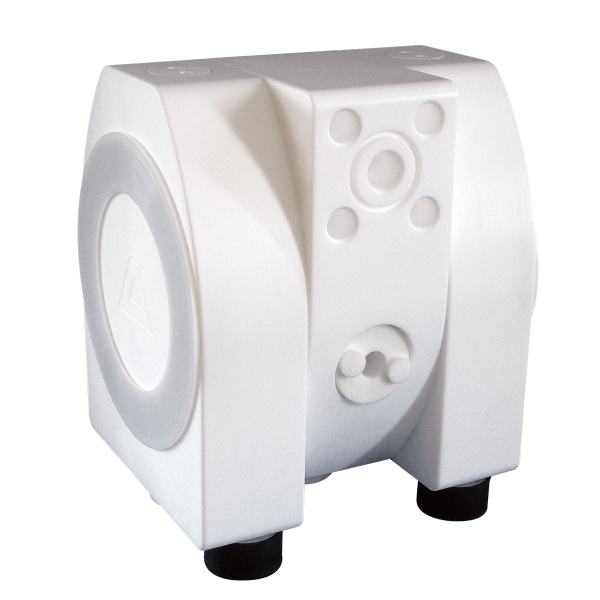

阿邁得E系列國際領先技術水平的AODD塑料泵

E系列的開發是基于已有泵型的大量經驗積累之上。采用中心塊設計，具有獨特的壁厚，法蘭連接，創新的環緊固結構等結構特征，可以滿足客戶對安全性，質量和可靠性方面的要求。有六種規格尺寸可選，配備自選設備，涵蓋市場的絕大多數應用。有螺紋連接和法蘭連接的脈沖阻尼器。

特性
材質
技術數據

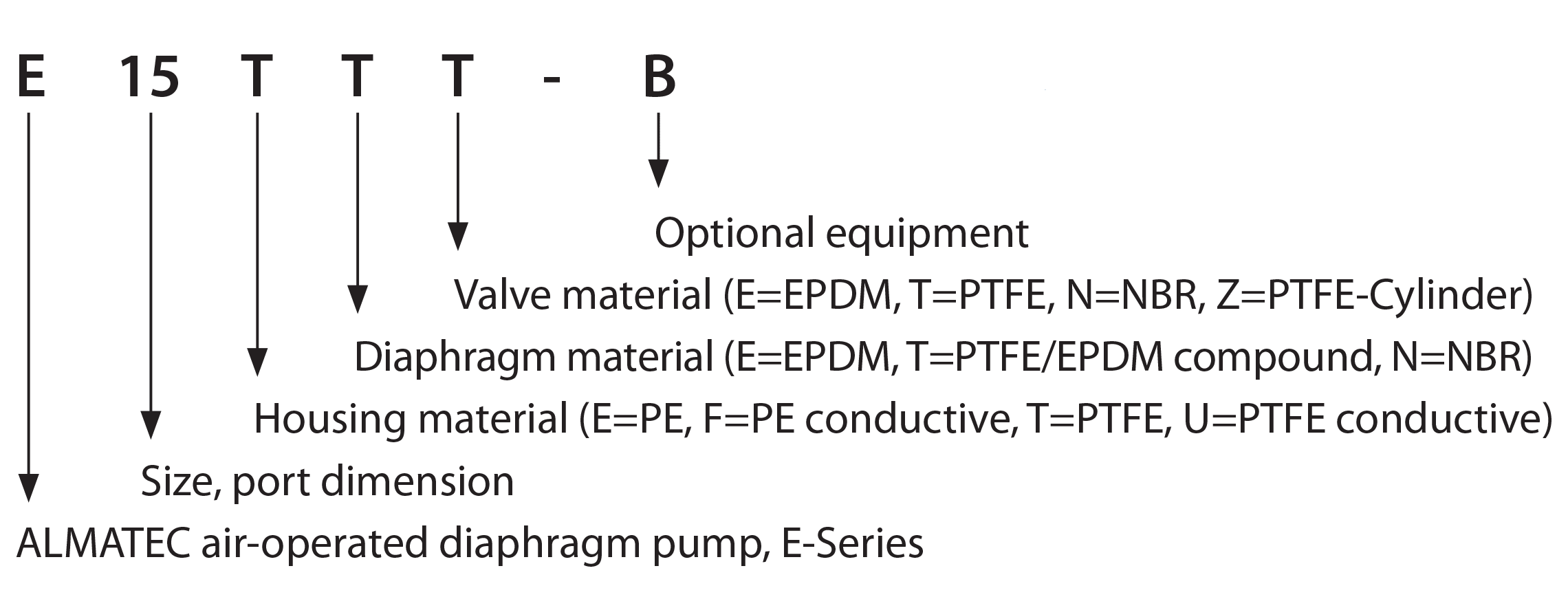

命名規則

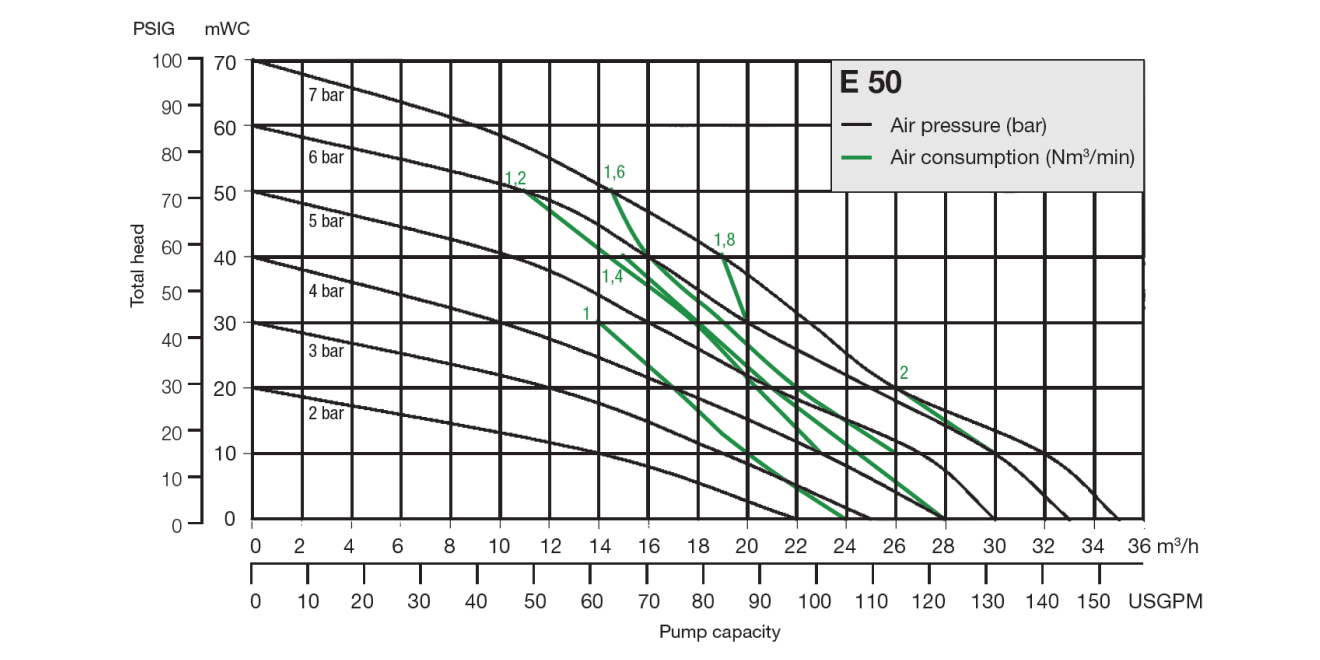

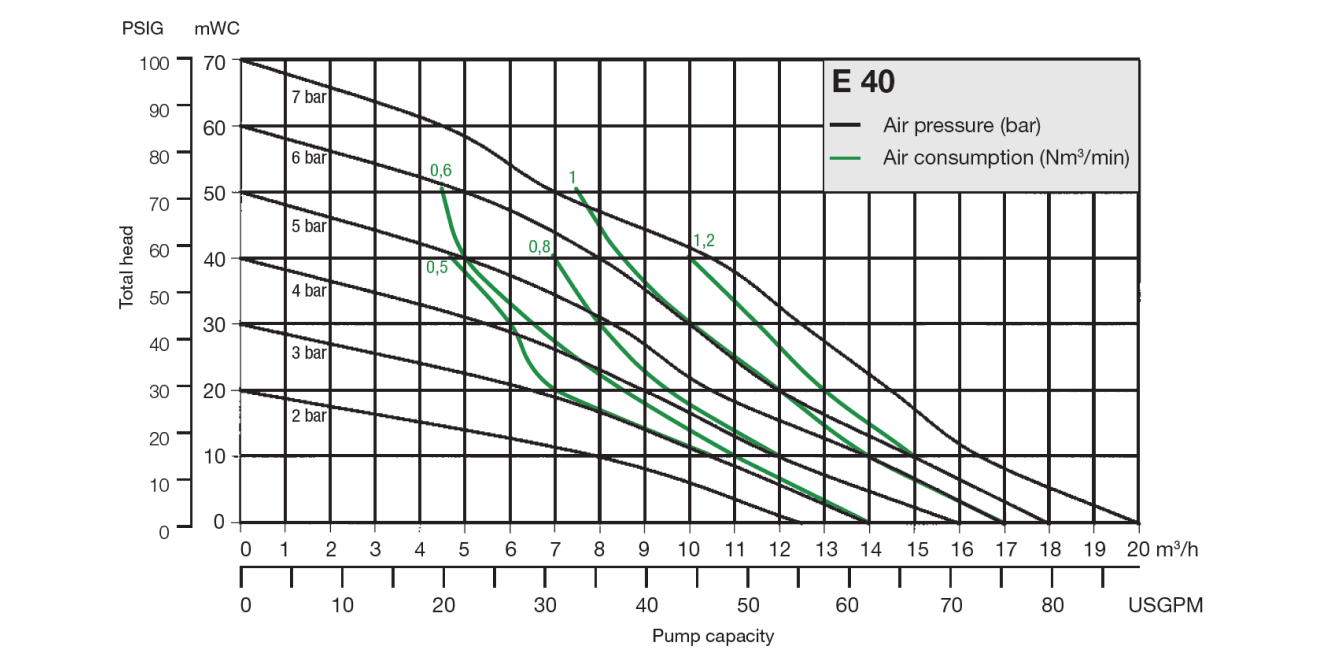

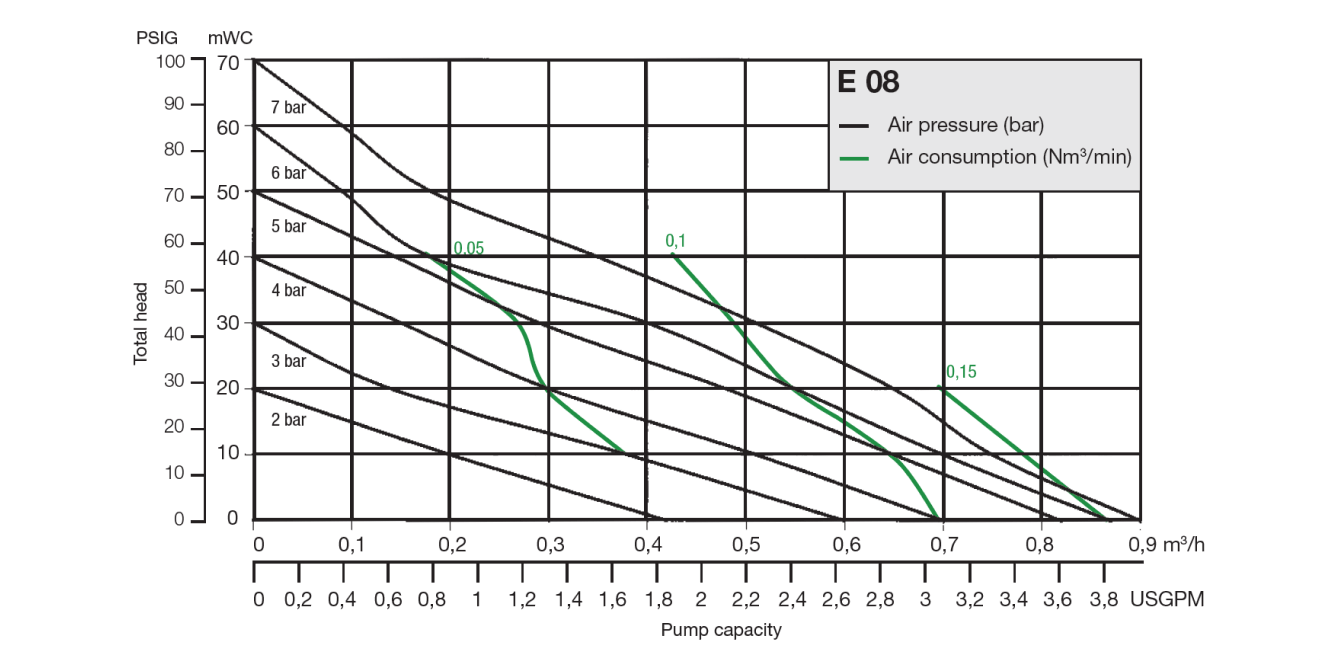

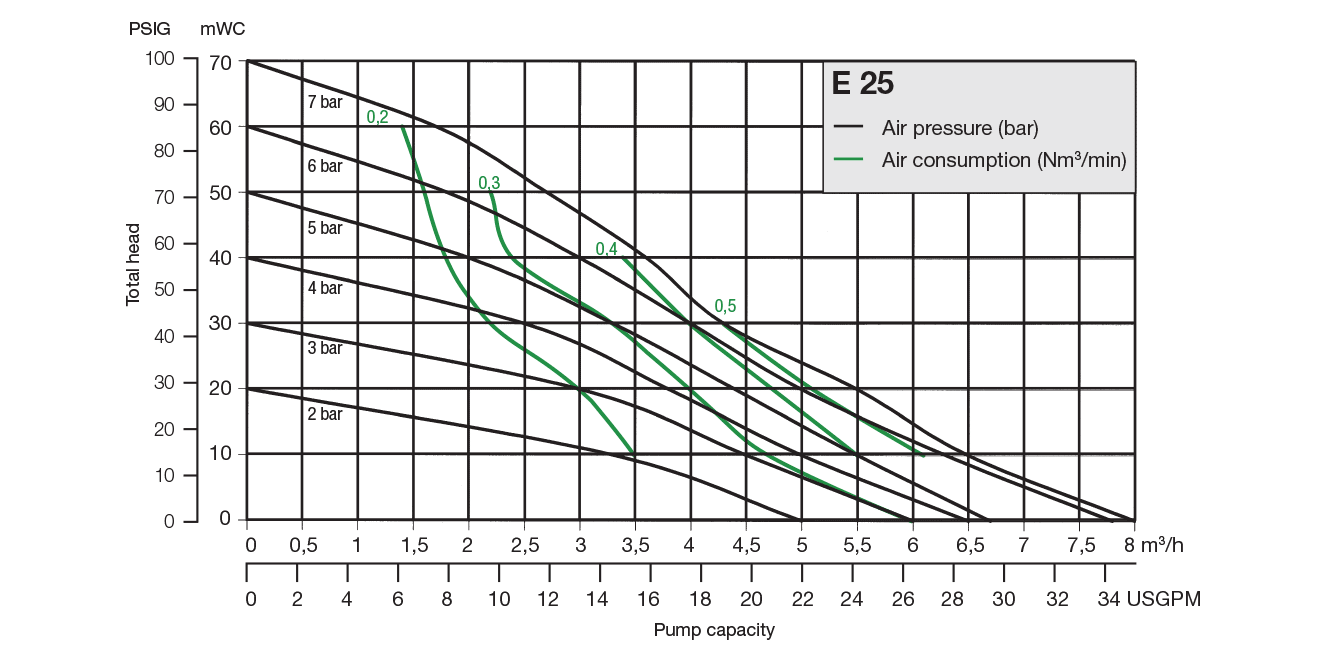

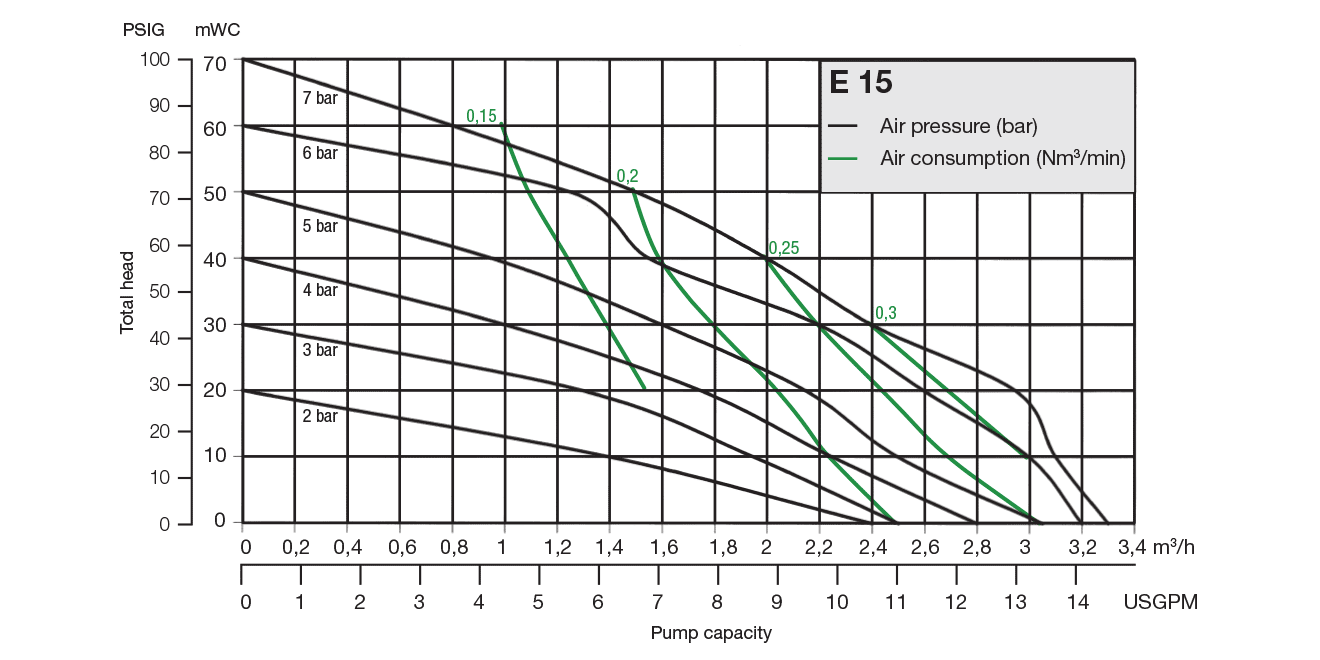

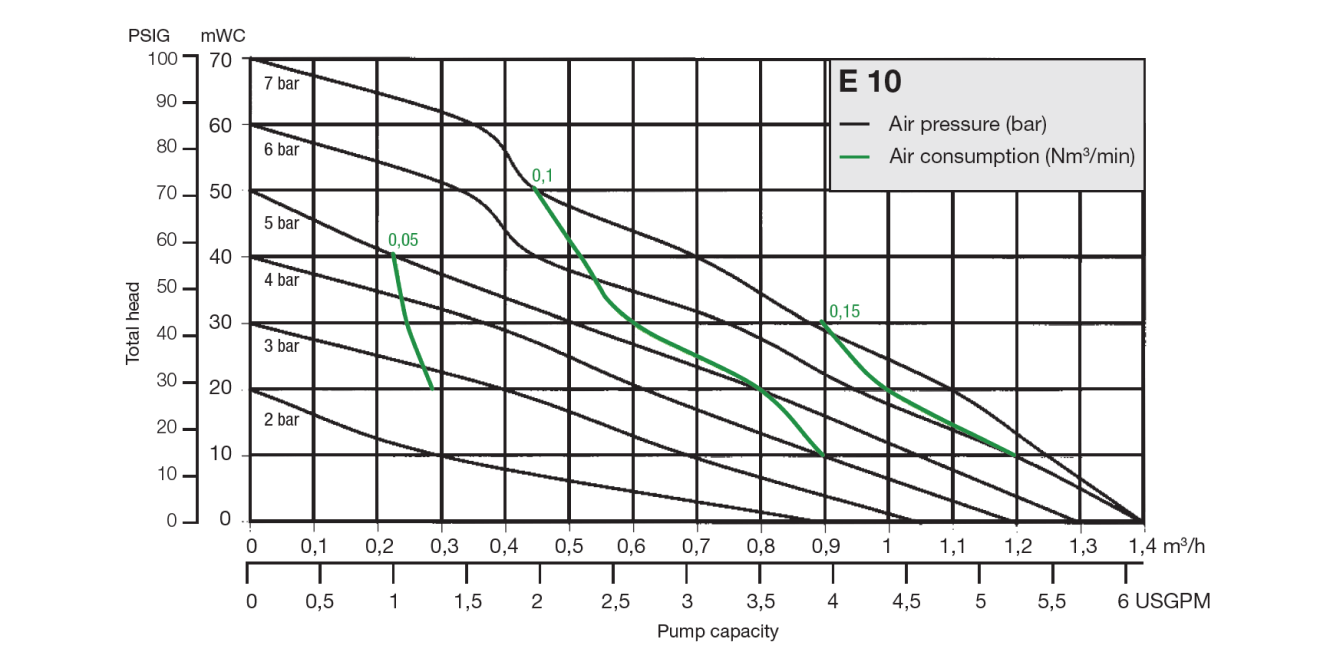

性能曲線
下載

特性概覽

設計牢固的氣動隔膜泵
殼體由PE或PTFE材質制造，均提供導電型號
可與A系列互換
DN 8至DN 50的六種規格
最大容量為0.9至35m3/ h
創新型環緊固結構提高了泵的安全性
與A系列相比，優化了水力模型，流量更大、空氣消耗更少、噪音更低
符合ATEX，EC1935 / 2004，F(xiàn)DA，USP VI級認證
外部無金屬
優化的隔膜固定設計
多種接口可選
內部結構完全相同的球型或柱形止回閥
無需維護和潤滑的空氣控制系統PERSWING? P，無死點
整體金屬內置的復合隔膜，無單獨膜盤
可防止干運轉和過載，能自吸，支持固體顆粒的輸送
液體排出平穩
可以通過空氣流量進行無級控制
無驅動器，無旋轉部件，無軸封
運行中無需監控，使用壽命長
易于啟動
一體式消聲器
凹入的連接桿
低噪音
可選設備滿足如下要求：
- 螺紋或法蘭連接的脈沖阻尼器
- 反沖系統
- 隔離腔系統
- 隔膜監測器
- 沖程計數器
- 法蘭連接
- 移動式安裝

材質

零部件	材質
泵殼	PE, PTFE, 導電PE(ATEX), 導電PTFE(ATEX)
隔膜	EPDM, PTFE/EPDM, 改性PTFE/EPDM, NBR, ATEX型號
球閥	EPDM, PTFE, NBR, 不銹鋼
柱形閥	PTFE

技術數據

泵尺寸		E 08	E 10	E 15	E 25	E 40	E 50
尺寸，mm(英寸）	長度	88 (3.5)	110 (4.3)	166 (6.5)	220 (8.7)	304 (12.0)	399 (15.7)
	寬度	128 (5.0)	147 (5.8)	189 (7.4)	255 (10.0)	353 (13.9)	430 (16.9)
	高度	129 (5.1)	169 (6.7)	240 (9.4)	320 (12.6)	432 (17.0)	552 (21.7)
公稱接口尺寸	NPT	1/4"	3/8"	1/2"	1"	1 1/2"	2"
空氣連接口	BSP	R 1/8	R 1/8	R 1/4	R 1/4	R 1/2	R 1/2
重量，kg（lb）	PE	-	-	7 (15)	15 (33)	34 (75)	66 (146)
重量，kg（lb）	PTFE	2 (4)	5 (11)	12 (26)	29 (64)	69 (152)	131 (289)
帶球閥的泵送可通過固體最大顆粒尺寸	mm (in.)	2 (0.08)	3 (0.12)	4 (0.16)	6 (0.24)	9 (0.35)	11 (0.43)
吸升高度，干吸，mWC(ft)	柱形閥	1 (3.3)	2 (6.6)	3 (9.8)	4 (13.1)	5 (16.4)	5 (16.4)
吸升高度，干吸，mWC(ft)	球閥	0,5 (1.6)	1 (3.3)	2 (6.6)	3 (9.8)	4 (13.1)	4 (13.1)
吸升高度，濕吸，mWC（ft）		9 (29.5)	9 (29.5)	9,5 (31.2)	9,5 (31.2)	9,5 (31.2)	9,5 (31.2)
最大驅動和操作壓力	bar (psig)	7 (100)	7 (100)	7 (100)	7 (100)	7 (100)	7 (100)
最高操作溫度，℃（℉）	PE	-	-	70 (158)	70 (158)	70 (158)	70 (158)
最高操作溫度，℃（℉）	PTFE	100 (212)	100 (212)	120 (248)	120 (248)	120 (248)	120 (248)
最大容量		0.9 m3/h 15 l/min 4 gpm	1.4 m3/h 23 l/min 6 gpm	3.4 m3/h 55 l/min 15 gpm	8 m3/h 130 l/min 35 gpm	20 m3/h 330 l/min 88 gpm	36 m3/h 600 l/min 160 gpm
